Мобильный склад цемента МС-40Р3
Предназначен для приёма, хранения и разгрузки – погрузки потребителю цемента или других сухих сыпучих материалов.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Мобильный склад цемента МС-40Р3-05 предназначен для приёма, хранения и разгрузки – погрузки потребителю цемента или других сухих сыпучих материалов, плотностью до 1,5 г/см3 включительно.
Склад предназначен для работы при температуре окружающего воздуха – 45°…+ 40° С.
Категория дорог, на которых может эксплуатироваться склад, по СНиП 11-Д5-72 – 1…5.
Склад предназначен для эксплуатации с седельными тягачами, имеющими присоединительные размеры по ГОСТ 12105-74, имеющими пневмовыводы по ГОСТ Р 41.13-2004, электровыводы по ГОСТ Р 41.48-2004 и допускающими нагрузку на седельно-сцепное устройство (ССУ) согласно таблицам с техническими характеристиками настоящего технического предложения.
Подключение к продуктопроводу загрузки через БРС резьба 5”, разгрузки - БРС резьба 5”. Опционально меняется. Дополнительный воздушный вход - через камлок 2".
Склад разгружается пневматическим способом через трубопровод разгрузки. Контроль уровня загрузки силосов - через иллюминаторы.
На каждом силосе установлен предохранительный клапан. Манометры позволяют контролировать давление в каждом силосе и на напорном трубопроводе.
Не допускается перевозка полуприцепа с загруженными силосами.
ТУ 28.22.17.190-057-79560377-2019
| Суммарный объём емкостей, м3 | 38 |
| Рабочее давление пневмосистемы подачи воздуха, МПа | 0,27 |
| Производительность разгрузки, т/мин (м3/мин) | 1,1 (0,95) |
| Условный диаметр продуктопроводов, Ду, мм | 125 |
| Производительность компрессора, м3/мин | 10 |
| Масса снаряженного ТС, кг, не более | 19 600 |
| Полная масса ТС, кг, не более | 28 000 |
| Нагрузки ТС полной массы на ССУ тягача, кг, не более | 9 000 |
| Нагрузки ТС полной массы на дорогу через тележку полуприцепа, кг, не более | 19 000 |
| Полная масса склада в стационарном состоянии с выставленными дополнительными опорами, кг, не более | 80 000 |
| Максимальная скорость движения, км/час | 65 |
| Подвеска | Пневматическая |
| Количество осей / колёс, шт. | 2/4+1 (запасное) |
| Шины (размер) | 385/65 R22.5 |
| Высота седельно-сцепного устройства, мм | 1 550 |
| Тип сцепного шкворня по ГОСТ 12017-81, мм | 50 |
| Длина ТС, мм, не более | 14 100 |
| Ширина ТС, мм, не более | 2 550 |
| Высота ТС, мм, не более | 4 000 |

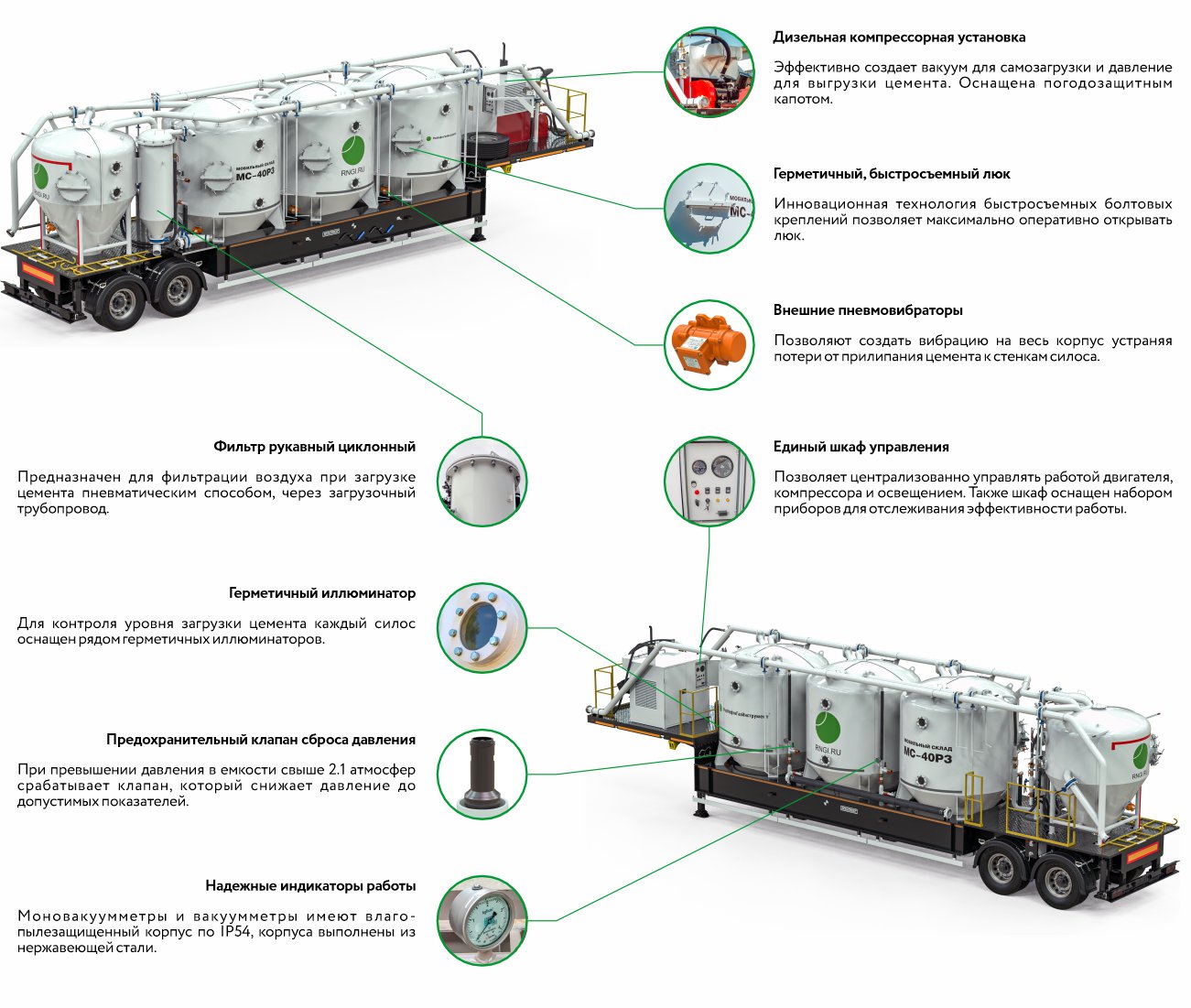

ПРЕИМУЩЕСТВА МС-40Р3-05
Дизельная компрессорная установка
Эффективно создает вакуум для самозагрузки и давление для выгрузки цемента. Оснащена погодозащитным капотом.
Герметичный, быстросъемный люк
Инновационная технология быстросъемных болтовых креплений позволяет максимально оперативно открывать люк.
Внешние пневмовибраторы
Позволяют создать вибрацию на весь корпус устраняя потери от прилипания цемента к стенкам силоса.
Единый шкаф управления
Позволяет централизованно управлять работой двигателя, компрессора и освещением. Также шкаф оснащен набором приборов для отслеживания эффективности работы.
Фильтр рукавный циклонный
Предназначен для фильтрации воздуха при загрузке цемента пневматическим способом, через загрузочный трубопровод.
Герметичный иллюминатор
Для контроля уровня загрузки цемента каждый силос оснащен рядом герметичных иллюминаторов.
Предохранительный клапан сброса давления
При превышении давления в емкости свыше 2.1 атмосфер срабатывает клапан, который снижает давление до допустимых показателей.
Надежные индикаторы работы
Моновакуумметры и вакуумметры имеют влаго-пылезащищенный корпус по IP54, корпуса выполнены из нержавеющей стали.
